Casa de Steel Frame em 150 dias: conheça este projeto de 450 m²

Construir uma casa de Steel Frame com 450 m² e concluir a obra em 150 dias foi o desafio deste projeto realizado em Ponta Grossa, no Paraná. A residência de dois pavimentos reúne grandes vãos, pé-direito duplo, amplas esquadrias, telhado Shingle e diferentes soluções de acabamento.

Construída em 2014, a casa se destaca não apenas pela arquitetura, mas também pela estratégia utilizada para organizar a execução. A industrialização dos componentes, a pré-montagem dos painéis e o planejamento das etapas contribuíram para racionalizar o trabalho no canteiro e cumprir o prazo previsto para a obra.

Neste conteúdo, você conhece as principais características do projeto, as soluções utilizadas e como as etapas da construção foram distribuídas ao longo dos 150 dias.

Sobre o projeto

Entendendo o sistema em Light Steel Frame

O Light Steel Frame é um sistema construtivo composto por uma estrutura formada por perfis de aço galvanizado, dimensionados de acordo com o projeto estrutural. Por ser um sistema industrializado, diferentes componentes podem ser produzidos e preparados antes de chegarem ao canteiro, contribuindo para uma execução mais organizada.

Entre as características do sistema estão a leveza da estrutura, a precisão dos componentes, a racionalização das etapas e a possibilidade de integrar diferentes soluções de fechamento, revestimento e acabamento.

A construção em Light Steel Frame também oferece liberdade para projetos arquitetônicos com diferentes configurações, incluindo grandes vãos, fachadas envidraçadas, ambientes integrados e diferentes propostas de acabamento.

Como acontece em qualquer sistema construtivo, o resultado depende de projeto, dimensionamento, especificação adequada dos materiais, planejamento e execução por profissionais capacitados.

Neste projeto, essas características foram combinadas para viabilizar uma residência de 450 m², distribuída em dois pavimentos, com soluções específicas para conforto, desempenho e acabamento.

A obra foi realizada em 2014, quando a utilização do Steel Frame ainda era menos difundida no mercado brasileiro. A construção a seco permitiu integrar diferentes soluções industrializadas ao projeto e organizar parte das etapas antes mesmo da chegada dos componentes ao canteiro.

Quais soluções foram utilizadas nesta casa de Steel Frame?

Além da estrutura em Light Steel Frame, o projeto incorporou diferentes materiais e sistemas para atender às características arquitetônicas e às necessidades de conforto da residência.

Painel Wall no mezanino

Para a laje do mezanino do segundo pavimento foi utilizado o Painel Wall de 40 mm, uma solução para laje seca que permite receber diferentes tipos de acabamento.

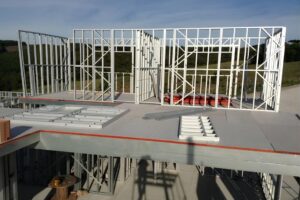

Painel Wall utilizado na composição da laje seca do mezanino do segundo pavimento.

O sistema contribui para a composição de lajes secas e apresenta características como resistência a cargas distribuídas e proteção contra cupins.

Segundo Renan, diretor da Espaço Smart, a escolha foi positiva para o projeto:

“Essa decisão agradou bastante, pois foi uma solução rápida e bem resolvida.”

Nos banheiros do mezanino, o projeto adotou uma solução com sóculo na área do box, evitando a necessidade de realizar um rebaixo da laje naquele trecho.

SmartSide LAP na fachada

Para o revestimento externo da casa em Light Steel Frame foi utilizado o SmartSide LAP, composto por réguas individuais com aparência de madeira.

Além de contribuir para a estética da fachada, a solução foi escolhida por características como:

• – textura que reproduz a aparência da madeira;
• – possibilidade de revestir e vedar a estrutura;
• – proteção contra cupins e fungos;
• – instalação racionalizada;
• – superfície que facilita a manutenção e reduz o acúmulo de sujeira.

A escolha demonstra também uma das possibilidades do Steel Frame: a estrutura pode receber diferentes soluções de fechamento e revestimento, desde que elas sejam especificadas e compatibilizadas com o projeto.

Piso vinílico

Nos ambientes do pavimento superior e na escada, foi utilizado piso vinílico, escolhido para proporcionar conforto ao caminhar e praticidade na instalação.

No projeto, o piso foi instalado diretamente sobre o Painel Wall. O modelo utilizado possui sistema de encaixe, dispensando o uso de adesivo durante a instalação.

A solução também contribuiu para a composição dos ambientes, oferecendo diferentes possibilidades de padrões e acabamentos.

Isolamento térmico e acústico

A residência está localizada em uma região de clima frio e com forte incidência de ventos. Por isso, foi utilizado isolamento com lã de vidro de 50 mm nas paredes, buscando melhorar o desempenho térmico dos ambientes.

O projeto também contou com uma solução específica para o conforto acústico de uma área com pé-direito duplo.

Segundo Rafael Neumann, da Espaço Smart:

“Internamente a casa possui um ambiente de pé-direito duplo que traria uma falta de privacidade entre os ambientes inferior e superior caso essa área não fosse tratada acusticamente. Então, desenvolvemos um sistema de parede revestido com Nexacustic 16 na cor Machiatto de um lado e, do outro, painéis absorvedores Decorsound. Essa solução trouxe um conforto acústico interno à casa.”

O exemplo mostra como o desempenho acústico pode ser considerado ainda na etapa de projeto, especialmente em ambientes integrados, com grandes volumes ou pé-direito duplo.

Esquadrias de PVC com vidro duplo

O projeto utilizou esquadrias de PVC com vidro duplo.

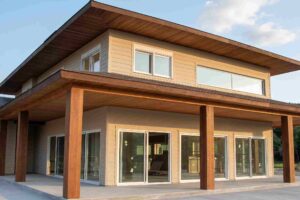

Esquadrias de PVC com vidro duplo utilizadas nos grandes vãos envidraçados da residência.

Além de contribuírem para o isolamento acústico, as esquadrias de PVC apresentam baixa condução térmica, característica que pode contribuir para o conforto térmico dos ambientes.

A escolha também dialoga com a arquitetura da residência, que possui grandes áreas envidraçadas e ambientes integrados.

Telhado Shingle

Para a cobertura foi utilizado o sistema de Telhado Shingle.

A solução combina leveza, diferentes possibilidades estéticas e um sistema de instalação composto por camadas e componentes específicos para garantir o desempenho da cobertura.

No projeto, o telhado se tornou um dos elementos de destaque da residência, complementando a arquitetura e a composição da fachada.

Como o Steel Frame foi combinado com outros materiais?

Uma das características deste projeto é a integração entre o Steel Frame e diferentes sistemas e materiais.

A residência possui, por exemplo, fogão a lenha e churrasqueira executados em alvenaria, pilares da varanda em aço galvanizado revestidos com madeira natural e uma parede externa em Steel Frame revestida com pedras.

Essa integração exige planejamento. Elementos mais pesados ou com características diferentes daquelas previstas para o sistema precisam ser considerados ainda na etapa de projeto, especialmente para que sejam avaliados os pontos de apoio, cargas e necessidades de reforço estrutural.

Por isso, a compatibilização entre arquitetura, estrutura e demais sistemas é fundamental para que diferentes materiais possam ser utilizados de maneira adequada na mesma edificação.

Quais foram os desafios da construção desta casa?

O projeto apresentou desafios relacionados principalmente aos grandes vãos, às áreas envidraçadas, ao pé-direito duplo e à cobertura de grandes dimensões.

Um dos pontos que exigiram atenção foi a lareira localizada no centro da sala de estar. Como a lareira era suspensa, a chaminé precisou ser fixada na estrutura da cobertura.

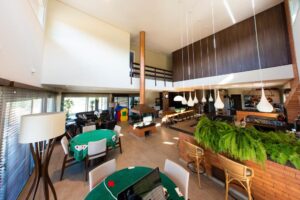

Lareira suspensa instalada no centro da sala, com a chaminé fixada à estrutura da cobertura.

Segundo Renan:

“Um dos grandes desafios, além dos grandes vãos, foi a lareira existente no centro da sala de estar. Como ela era suspensa, a chaminé foi fixada na estrutura da cobertura. Para isso, foi necessário analisar a melhor forma de instalação para que ela não ficasse instável e se movendo.”

O projeto estrutural também precisou considerar os grandes vãos sem paredes, o conceito aberto dos ambientes e as grandes esquadrias.

Rafael Buss, engenheiro responsável pelo projeto estrutural em Steel Frame, explica:

“Este projeto foi complexo devido aos grandes vãos sem paredes, com conceito aberto e ambientes integrados, e às grandes esquadrias, sendo necessário um cálculo estrutural preciso e minucioso.”

A obra foi executada totalmente em aço leve. Na varanda, os pilares foram projetados com encaixes e também foram utilizados elementos de travamento para aumentar a rigidez da estrutura.

A cobertura exigiu atenção adicional devido às suas dimensões e à ação dos ventos na região.

Segundo Buss:

“A estrutura do telhado era consideravelmente grande e com forte ação dos ventos por ser um local aberto, sendo necessário realizar análises e cálculos especiais, que levaram em consideração a força dos ventos para o dimensionamento.”

As tesouras da cobertura chegavam a 10 metros de comprimento. Para reduzir o risco de deformações, foram previstos reforços estruturais nesses elementos.

Como foi o planejamento da obra em Steel Frame?

Um dos recursos utilizados no projeto foi a pré-montagem dos painéis fora do canteiro de obras.

A estratégia foi especialmente importante porque a residência estava localizada distante da cidade. Com os painéis preparados previamente, eles chegavam ao local prontos para a etapa de montagem, reduzindo a necessidade de realizar determinadas operações diretamente no canteiro.

Esse planejamento também ajudou a minimizar os impactos de eventuais faltas de materiais ou ferramentas. Em uma obra localizada distante dos centros de fornecimento, qualquer necessidade não prevista poderia representar deslocamentos adicionais e interferir no cronograma.

A pré-montagem, portanto, fez parte da estratégia utilizada para organizar a execução e contribuir para o cumprimento do prazo previsto.

Quanto tempo levou a construção da casa de Steel Frame?

A execução da residência foi organizada em etapas, chegando à conclusão da obra em 150 dias após a etapa de cura do radier, fundação rasa utilizada no projeto.

O cronograma foi distribuído da seguinte forma:

Até 30 dias: montagem da estrutura

Após o período de cura do radier, teve início a montagem dos perfis de aço galvanizado que formaram a estrutura da residência.

Essa primeira etapa foi concluída em aproximadamente 30 dias.

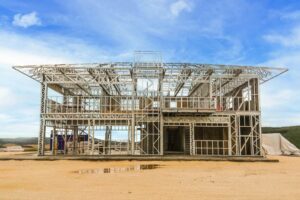

Montagem dos perfis de aço galvanizado que formam a estrutura da residência em Steel Frame.

Até 60 dias: instalações

Na segunda etapa, realizada até aproximadamente o 60º dia de obra, foram executadas as instalações elétricas e hidráulicas.

Execução das instalações elétricas e hidráulicas durante a construção da residência em Steel Frame.

De 90 a 120 dias: fechamentos e acabamentos

Na etapa seguinte, tiveram início as fixações das placas e os acabamentos da residência.

Essa fase ocorreu aproximadamente entre 90 e 120 dias de obra, concentrando diferentes atividades de fechamento e acabamento.

Etapa de fechamento das paredes com a fixação das placas durante a construção da residência em Steel Frame.

150 dias: finalização da obra

A conclusão total da residência ocorreu no prazo de 150 dias.

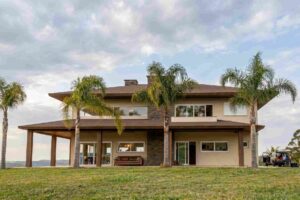

Residência em Steel Frame finalizada após 150 dias de construção.

É importante destacar que esse prazo corresponde especificamente ao projeto apresentado neste case. O tempo necessário para construir uma casa em Steel Frame pode variar de acordo com a área, complexidade arquitetônica, características do terreno, fundação, projeto estrutural, nível de acabamento, logística, disponibilidade de materiais, equipe e demais condições da obra.

O que este projeto mostra sobre a construção em Steel Frame?

A casa de 450 m² construída em Ponta Grossa demonstra como o planejamento e a industrialização podem fazer parte da estratégia de execução de uma obra em Steel Frame.

A pré-montagem dos painéis, a utilização de componentes industrializados e a compatibilização entre estrutura, revestimentos, instalações e demais elementos foram importantes para lidar com um projeto que apresentava grandes vãos, áreas envidraçadas, pé-direito duplo e uma cobertura de grandes dimensões.

Além do prazo de 150 dias, o projeto chama atenção pela integração entre diferentes soluções construtivas e pela necessidade de planejamento desde as primeiras etapas.

O proprietário Rogério também destacou sua experiência com a construção:

“Estou extremamente satisfeito com a minha casa de campo. Minha experiência com a Espaço Smart foi excelente! Equipe muito qualificada tecnicamente.”

Mais do que estabelecer um prazo que possa ser reproduzido em qualquer obra, este projeto mostra a importância de planejar, compatibilizar e organizar cada etapa da construção para que o sistema Steel Frame possa entregar os resultados previstos em projeto.

Quer conhecer mais sobre o Steel Frame?

O Light Steel Frame permite combinar estrutura industrializada com diferentes soluções de fechamento, revestimento, cobertura e acabamento.

Para entender melhor como o sistema funciona, conheça nosso conteúdo sobre Light Steel Frame e confira outros conteúdos sobre construção a seco.

Se você está planejando uma obra em Steel Frame, a definição dos materiais, o dimensionamento estrutural e a compatibilização entre os sistemas devem fazer parte do planejamento desde as primeiras etapas do projeto.

Quer conhecer as soluções para sua obra? Fale com a equipe da Espaço Smart e encontre os materiais adequados para o seu projeto.
