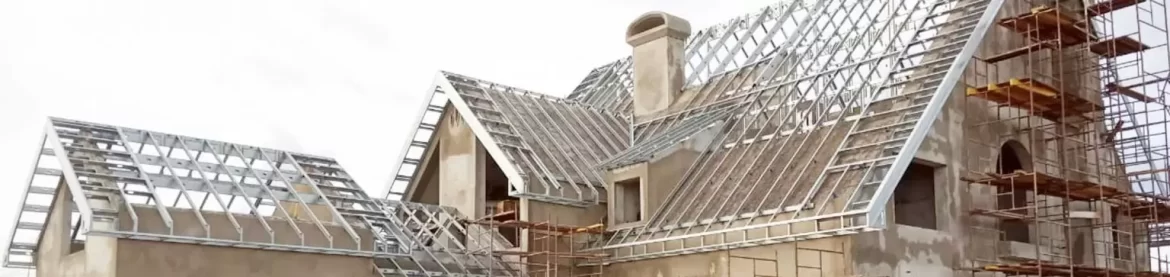

Estrutura de cobertura metálica em Steel Frame

A construção civil esta passando por inovações que oferecem mais qualidade às construções, além de durabilidade, sustentabilidade e conforto. Nos telhados não é diferente, com as novas tecnologias as estruturas de coberturas que antes eram todas em madeira e com o tempo deterioravam, hoje podem ser construídas com estruturas em Steel Frame que proporcionam diferenciais e vantagens importantes.

A cobertura tem por função proteger a edificação da ação das intempéries, além de colaborar com a função estética na edificação. Assim, as estruturas metálicas proporcionam uma PRODUTIVIDADE elevada na instalação de até 4x mais de metragem quadrada instalada comparado aos sistemas convencionais de madeira e metálicos soldados.

Além de proporcionar maior versatilidade aos projetos, desde os mais simples aos mais complexos e ousados. As ESTRUTURAS GALVANIZADAS são naturalmente imunes à pragas urbanas como formigas, fungos e principalmente os cupins, que destroem os telhados em madeira. A galvanização realizada nos perfis é a aplicação de uma camada bem fina de zinco, protegendo o aço e evitando a corrosão.

Componentes

• Parafuso para Aço-Aço;

• Parafuso para Alvenaria e Concreto;

• Banda Acústica;

• Cantoneira Auxiliar;

• Ripa Metálica;

• Guia Estrutural;

• Montante Estrutural;

Pode ser utilizado as mais variadas telhas neste tipo de estrutura, apesar da comum utilização das Telhas Shingle, a estrutura suporta telhas cerâmicas, telhas de concreto, telhas esmaltadas, telhas metálicas, dentre outras opções.

Sendo válido salientar que é necessário um cálculo levando em consideração o peso das telhas que serão utilizadas para dimensionamento correto da estrutura.

Vantagens

• Não sofre ataque de cupins, formigas e fungos;

• Maior resistência estrutural;

• Menor desperdício;

• Maior vida útil quando comparado a estruturas de madeira;

• Montagem rápida e segura;

• Pode ser executado em qualquer tipo de construção;

• Estabilidade dimensional: não entorta e não empena;

• Compatível com qualquer tipo de telha;

• Apresenta uma grande redução de peso na estrutura do telhado;

• Sustentável (aço é 100% reciclável);

• Atende grandes vãos.

Os perfis utilizados na estrutura de cobertura são de aço galvanizado, as dimensões mais utilizadas os perfis de 3 metros e 6 metros. A estrutura em Steel é mais leve proporcionando menos carga para a estrutura da edificação.

O tipo de material escolhido interfere no custo benefício da edificação, por isso a escolha de materiais eficientes  para a estrutura de cobertura é de extrema importância.

A estrutura de cobertura em steel framing é montada conforme a carga das telhas, ela pode ser estruturada de duas formas, sobre laje, com estruturas em pontaletes e apoiada sobre paredes.

No caso de estrutura apoiada sobre laje não precisa da treliça, já no caso de telhados com vãos grandes há a necessidade de treliças que podem ser parafusadas.

Peso das estrutura:

Apoio em laje:

• Telha Shingle: 7 kg/m2

• Telha Concreto/Cerâmica: 6 kg/m2

• Telha Metálica/Fibrocimento: 5 kg/m2

Apoio em parede:

• Telha Shingle: 8 kg/m2

• Telha Concreto/Cerâmica: 6,5 kg/m2

• Telha Metálica/Fibrocimento: 6,0 kg/m2

A cobertura em estrutura metálica de Steel Frame possui facilidade no transporte pelo peso, medidas de igual tamanho, além de economia na montagem pois gera maior economia na mão de obra por ser mais rápida.

A obra possui redução de tempo na finalização da cobertura, sendo instaladas as telhas em tempo menor do que previsto em outros tipos de estrutura de cobertura. Além disso, os perfis são produzidos de acordo com as Normas da ABNT.

Estrutura de Cobertura de CRECHE

A Espaço Smart ajuda você nesse empreendimento especial para Creche FNDE oferecendo:

• KIT Estrutura de Cobertura com acessórios – Conforme especificação do edital e NBR 15.253:2014.

• Projeto Estrutural em SMART Frame

• Estrutura Engenheirada em LSF (Z275)

• Acessórios

• ART Projeto Estrutural

Projetos de cobertura de bloco e pátio

Creche Tipo 1

• CRECHE PROINFÂNCIA FNDE TIPO 1

Capacidade de até 376 crianças, em dois turnos (matutino e vespertino), ou 188 crianças em período integral.

Foi considerada como ideal a implantação das escolas do Tipo 1 em terreno retangular com medidas de 40m de largura por 60m de profundidade e declividade máxima de 3%.

ÁREA: 1317,99 m²

Creche Tipo 2

• CRECHE PROINFÂNCIA FNDE TIPO 2

Capacidade de atendimento de até 188 crianças, em dois turnos (matutino e vespertino), ou 94 crianças em período integral.

Foi considerada como ideal a implantação das escolas do Tipo 2 em terreno retangular com medidas de 45m de largura por 35m de profundidade e declividade máxima de 3%.

ÁREA: 775,85 m²

Estrutura Metálica Características e Dimensões do Material

Treliças em aço galvanizado, tipo Light Steel Frame (LSF), conforme especificações do projeto de estruturas metálicas. Refere-se ao conjunto de elementos metálicos, necessários para a fixação e conformação do conjunto do telhado. Serão componentes da estrutura metálica da cobertura, elementos como treliças espaciais, tesouras, terças, mãos francesas, longarinas, peças de fixação e contraventamento, necessário para a fixação e conformação do conjunto do telhado.

A estrutura metálica do telhado será apoiada sobre estrutura de concreto armado ou engastada em alvenaria de platibanda, conforme o caso, obedecendo as especificações do fabricante de telhas. A estrutura metálica será executada em aço resistente à corrosão atmosférica, com resistência ao escoamento mínimo (fy) de 300 Mpa, a resistência à ruptura mínima (fu) de 415 MPA.

Conectores de cisalhamento, chumbadores e chumbadores químicos: deverão respeitar dimensões mínimas, conforme normas específicas.

Confira em nossas lojas todos os produtos para estrutura de cobertura em Steel Framing. Se preferir pode nos chamar pelo whatsapp, nossa equipe está a disposição para lhe atender!
