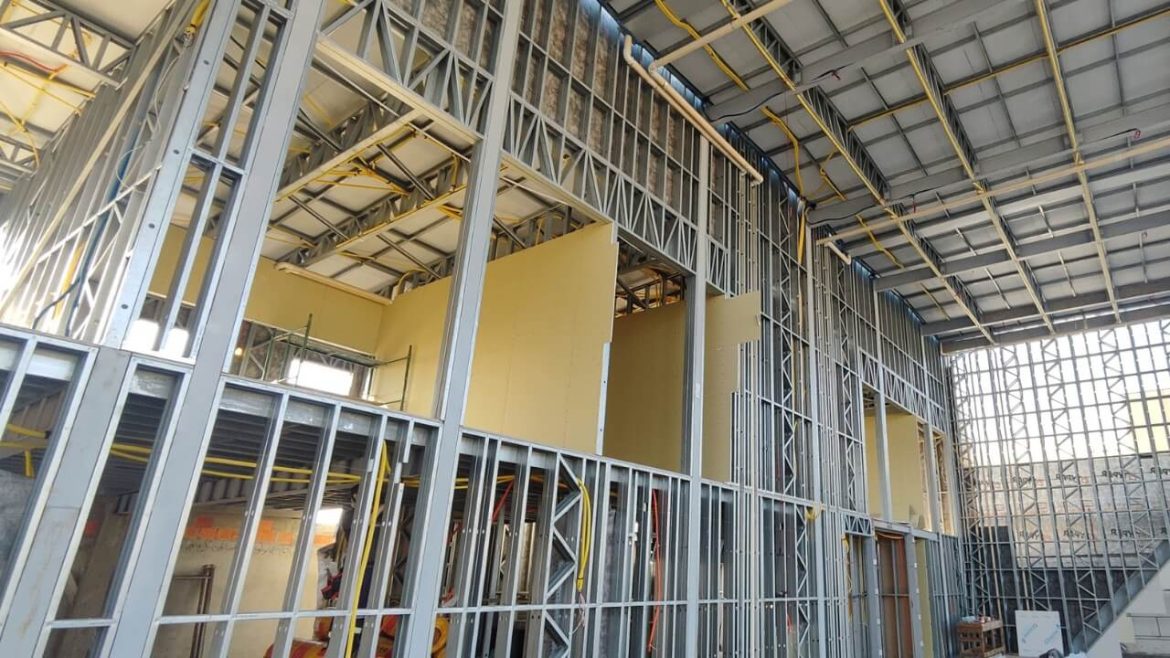

Projetos hidráulico e elétrico em construções com Steel Frame

O Steel Frame trouxe para o canteiro de obras a precisão da indústria, a leveza estrutural e a sustentabilidade. Contudo, essa mudança de paradigma exige que o planejamento e a execução de elementos cruciais, como as instalações hidráulicas e elétricas, sejam adaptados para as particularidades das paredes e estruturas de aço galvanizado.

Diferentemente da alvenaria convencional, onde o corte e a quebra de paredes são práticas corriqueiras para a passagem de dutos e eletrodutos, o sistema a seco demanda uma sinergia perfeita entre o projeto arquitetônico, estrutural e de instalações.

O sucesso de uma obra em Steel Frame está diretamente ligado à precisão do planejamento prévio, onde cada furo, cada encaixe e cada detalhe da passagem de tubulação é pensado antes que o primeiro perfil de aço seja parafusado.

Este conteúdo é um guia para engenheiros, arquitetos e instaladores que buscam dominar as particularidades do projeto hidráulico e elétrico em Steel Frame. Entenda as técnicas mais eficazes, os materiais que garantem a longevidade, os desafios intrínsecos à estrutura metálica e, principalmente, as melhores práticas para assegurar a eficiência, a segurança e a durabilidade dessas instalações em paredes e estruturas de aço galvanizado.

A filosofia do projeto integrado: pensar antes de montar

Em construções convencionais, muitas vezes, as instalações são feitas após a alvenaria, resultando em quebra-quebra, sujeira e desperdício. No Steel Frame, a lógica é inversa: o planejamento é tudo.

O sistema é, por natureza, industrializado e racionalizado, exigindo que o projeto elétrico e o projeto hidráulico sejam compatibilizados e detalhados em conjunto com o projeto arquitetônico e o projeto estrutural, idealmente utilizando a metodologia BIM (Building Information Modeling).

A integração de projetos evita interferências entre a tubulação, a fiação e os perfis de aço, minimizando a necessidade de ajustes e improvisos na obra. Essa abordagem proativa é o primeiro passo para garantir a eficiência, permitindo que os instaladores apenas montem o que foi desenhado com precisão.

Como funciona a passagem de tubulação em Steel Frame

A principal particularidade do Steel Frame é a estrutura interna das paredes, composta por montantes e guias de aço. A passagem de tubulação e a fiação elétrica ocorre por dentro dessa estrutura, nas cavidades formadas pelos perfis.

Pré-furos de instalação

Os perfis de aço galvanizado C (montantes) e U (guias) geralmente são fabricados com aberturas técnicas – furos oblongos ou redondos – em suas almas (parte central). No entanto, também podem ser fornecidos sem pré-furos, conforme a especificação do projeto ou a necessidade do cliente.

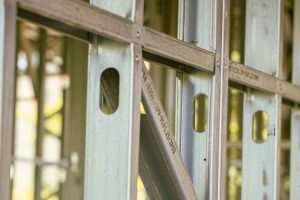

Aberturas técnicas nos montantes e guias facilitam a instalação e preservam a integridade estrutural.

Esses pré-furos, estrategicamente localizados, são os caminhos definidos para a passagem dos conduítes e tubulações, dispensando a necessidade de perfurar a estrutura no local da obra e, o mais importante, preservando a integridade e a resistência do perfil.

• Melhores práticas: o projeto deve prever o uso dos pré-furos de fábrica, evitando qualquer perfuração adicional em obra, a fim de preservar a integridade e a estabilidade estrutural dos perfis.

Proteção do aço e da instalação

O contato direto entre tubos ou conduítes e as bordas de perfis de aço galvanizado representa um risco mecânico e funcional que deve ser eliminado. Com o tempo, o atrito pode comprometer o isolamento de fiações elétricas ou a integridade de tubulações hidráulicas.

• – Acessórios essenciais: é obrigatório o uso de buchas ou anéis de proteção, em material plástico ou de borracha, nas passagens pelos furos dos perfis metálicos. Essa proteção isola e amortece o contato, prevenindo curtos-circuitos, vazamentos e ruídos causados pela vibração da tubulação solta.

Fixação e amarrações

A tubulação e a fiação não devem ficar soltas no interior da parede. O movimento e a vibração podem gerar ruído indesejável (problema acústico) e danificar os componentes ao longo do tempo.

• – Técnicas de fixação: é recomendado que caixas de tomadas, interruptores e registros sejam fixadas diretamente nos montantes, garantindo firmeza e alinhamento com o fechamento (placas de drywall). As tubulações precisam ser presas com abraçadeiras ou suportes adequados, evitando folgas, vibrações e contato direto com o metal.

Projeto hidráulico: materiais compatíveis e dimensionamento

O dimensionamento hidráulico no Steel Frame segue as mesmas normas de cálculo da ABNT (Associação Brasileira de Normas Técnicas), como a ABNT NBR 5626 (Instalação Predial de Água Fria) e a NBR 8160 (Sistemas Prediais de Esgoto Sanitário), com o diferencial da escolha dos materiais e o traçado das tubulações.

Flexibilidade e manutenção ponto a ponto com PEX

O sistema de tubulação em Polietileno Reticulado (PEX) é o mais recomendado para instalações de água fria e quente no Steel Frame, por diversas razões:

• – Flexibilidade: o PEX é extremamente flexível, o que facilita a passagem por dentro dos perfis e a execução de curvas sem a necessidade de múltiplas conexões.
• – Conexões: o sistema ponto a ponto do PEX, onde cada ponto de consumo (torneira, chuveiro) é ligado diretamente a um distribuidor central, reduz drasticamente o número de emendas e conexões no interior da parede, que são os pontos de maior risco de vazamento.
• – Manutenção facilitada: em caso de problema, é possível substituir o tubo inteiro de um ponto sem quebrar o revestimento, apenas desencaixando-o das extremidades, um benefício inestimável na construção a seco.

Cuidados com o esgoto e prumadas

Para o esgoto, são utilizados tubos e conexões de PVC ou CPVC, mas é indispensável seguir as especificações de diâmetro e caimento, assim como na alvenaria.

Prumadas e tubos de maior diâmetro para esgoto (geralmente acima de 50 mm) podem exigir um planejamento estrutural cuidadoso ou o uso de shafts (espaços criados dentro da parede ou externamente, especificamente para a passagem de grandes tubulações) para não comprometer a estrutura de perfis leves.

Projeto elétrico: segurança da fiação e normas ABNT

O projeto elétrico deve seguir as diretrizes da ABNT NBR 5410 (Instalações Elétricas de Baixa Tensão), garantindo segurança e conformidade. No sistema Steel Frame, é essencial que os perfis de aço galvanizado não entrem em contato direto com a fiação — o que poderia causar choques elétricos, curtos-circuitos ou danos aos cabos.

Conduítes

A utilização de conduítes é obrigatória para proteger a fiação. No Steel Frame, a preferência recai sobre os conduítes rígidos ou flexíveis de PVC antichama de alta qualidade, garantindo que o isolamento da fiação esteja intacto ao longo de toda a sua extensão no interior da parede.

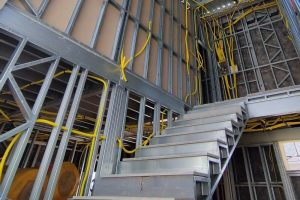

Conduítes acomodados nos perfis de Steel Frame, garantindo proteção, organização e segurança para toda a instalação elétrica.

Zona de perfuração e passagem

Os cabos e conduítes devem sempre passar pelo centro dos montantes, utilizando os pré-furos. É um erro grave e perigoso furar o perfil fora das zonas especificadas ou próximo às suas bordas, o que pode comprometer a resistência do elemento estrutural e criar pontos de contato inseguros.

Aterramento da estrutura

Embora as instalações elétricas sigam o mesmo padrão de aterramento (fio terra) de uma construção convencional, a própria estrutura de aço galvanizado, por ser metálica, oferece uma oportunidade e uma responsabilidade extra. O aterramento da estrutura (bonding) é uma prática de segurança adicional, que deve ser detalhada no projeto elétrico para dissipar qualquer potencial de fuga de corrente.

Os desafios comuns e as soluções de um especialista

O manuseio da tubulação e da fiação dentro da estrutura de aço exige atenção redobrada aos detalhes técnicos, sobretudo na proteção dos materiais contra o atrito e na garantia da estanqueidade em áreas úmidas. Confira os desafios mais comuns sobre os quais você deve prestar atenção:

Normas ABNT em Steel Frame: o pilar da conformidade

Para além das normas específicas de instalações (NBR 5410, NBR 5626, etc.), o sistema Light Steel Framing possui um conjunto normativo próprio que valida e regulamenta o processo construtivo: a série ABNT NBR 16970 (dividida em Desempenho, Projeto Estrutural e Interface entre Sistemas).

A ABNT NBR 16970-3 é particularmente relevante para as instalações, pois estabelece os requisitos para a interface entre os sistemas de vedação (paredes) e as instalações prediais (gás, tubulações, instalação elétrica, etc.).

• – O que a norma exige: ela orienta sobre como os componentes de vedação devem interagir com os elementos estruturais e as instalações, garantindo que a passagem de tubos e fios não comprometa o desempenho estrutural, térmico, acústico e de estanqueidade das paredes. Seguir essas normas é o único caminho para obter a garantia de um projeto eficiente e dentro da legalidade.

O valor do detalhamento

Nos sistemas em Steel Frame, o sucesso da obra depende diretamente do nível de detalhamento dos projetos hidráulico e elétrico. Diferente da construção convencional, em que o pedreiro define o caminho das instalações durante a execução, no Steel Frame tudo deve estar precisamente planejado antes do início da obra.

Na Espaço Smart, cada projeto é desenvolvido com planejamento rigoroso e atenção aos detalhes. Quando o cliente opta pelos projetos complementares, realizamos a compatibilização completa entre disciplinas, garantindo que todas as passagens de tubulação e fiação sejam executadas com máxima eficiência, durabilidade e qualidade.
